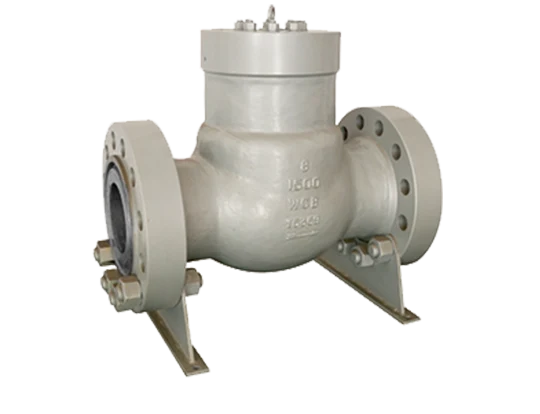

Als een type terugslagklep gebruikt de 1500 pond swingchecklep de swingschijf als de afdichtingsstructuur. en gebruikt koolstofstaal als lichaamsmateriaal. LYV®️ 1500lb Swing Check -klep kan voldoen aan normen zoals API, DIN. Produceer maatbereik van NPS2 inch tot 24 inch, DN50 tot DN600. Drukbeoordeling bedekt ANSI Class150lb, 300lb en PN10, PN16, PN25, PN40. De 1500 pond Swing Check -klep heeft veel van toepassingen, het wordt veel gebruikt in velden zoals olie en gas, petrochemisch, stroomopwekking, water- en afvalwaterbehandeling, kolenchemical en meer.

Specificaties

Kleptype:

Kwijtschelding

Afdichtingsontwerp:

schijfschijf

Werken:

0

Materiaal:

koolstofstaal

Normaal groottebereik:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Drukbeoordelingsbereik:

ANSI Klasse 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

Lichaamsmaterialen:

Gietkoolstaal, lage temperatuur koolstofstaal, roestvrij staal
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Schijfmaterialen:

Gietkoolstaal, lage temperatuur koolstofstaal, roestvrij staal
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Stoel/afdichtmaterialen:

Overlay, stelliet, teflon, gelamineerd
13CR, STL4/STL6, PTFE/RPTFE, 420+Graphite/304+Graphite/316+Graphite/…

SHAFT/STEM -MATERIALEN:

Gesmeed koolstofstaal, koolstofstaal met lage temperatuur, duplex roestvrij staal, martensitisch
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Normen in overeenstemming:

API, van

Toepassingsbereik:

Olie en gas, petrochemisch, stroomopwekking, water- en afvalwaterzuivering, kolenchemische stof

Wat is een terugslagklep?

De terugslagklep is een klep die vloeistofstroom constant in een constante richting behoudt. Het heeft een functie om terugstroom te voorkomen. Disc wordt opengeduwd door de vloeistofdruk, maar wanneer deze achteruit stroomt, neemt de schijf nauw contact op met de stoel van het lichaam door de tegendruk om de terugstroom te voorkomen.

Wat is een swingcheckklep?

Swing Check-klep ontworpen om te worden "scharnieren" aan het ene uiteinde van de schijfvormige schijf zodat deze vrij kan worden opgehangen aan een lichaam of ander object. Het heeft een kleine drukverlies en een structuur die het voor vloeistof gemakkelijk maakt om te stromen. Het kan niet alleen worden gebruikt voor horizontale leidingen, maar ook voor verticale leidingen (naar boven naar beneden stromen).

Wat is een liftklep?

De stengel, handwiel en schijf worden uit de Globe -klep verwijderd en bedekt. Het meest voorkomende type is boring, die een grote vloeistofresistentie heeft en kleiner is.

Wat is een wafer -terugslagklep?

Het lichaam is wafelvormig, waardoor het veel dunner en lichter is dan conventionele schokabsorberende terugslagkleppen. Het is een multifunctionele, hoogwaardige schokabsorberende terugslagkleppen met een ingebouwd bypasscircuit en superieure afdichtingsprestaties ondanks zijn dunne bottage.

Wat is een ballenklep?

Schijf van de kogelklep heeft een bolvormige vorm die vrij is in het stroompad, en rolt onder zijn eigen gewicht wanneer de vloeistofdruk verloren gaat, waardoor het stroompad wordt geblokkeerd en de terugstroom wordt voorkomen. Wanneer het kleplichaam volledig wordt geopend, is het stroompad lineair beveiligd, bijna hetzelfde als het boorstroompad. Het stroompad is minder resistief en is niet vatbaar voor vreemde stoffen, slurries, enz., En wordt voornamelijk gebruikt voor riolering.
