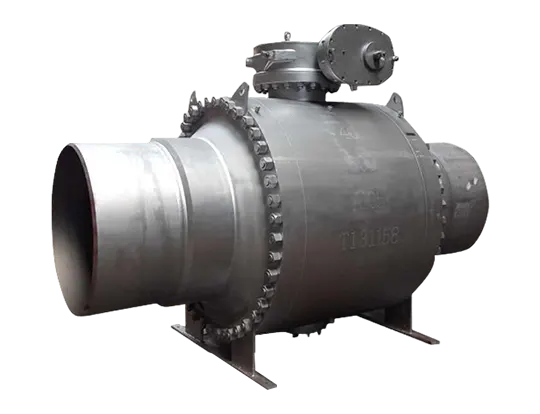

BW eindtap gemonteerde kogelkraan

Productintroductie

LYV® BW eindtapgemonteerde kogelkraan lost systematisch de afdichtings- en structurele uitdagingen van hogedrukpijpleidingen op via twee kernontwerpen. De hoogwaardige stompgelaste, op tap gemonteerde kogelkraan is verbonden door stuiklassen en integreert met de pijpleiding om een ​​permanente afdichting zonder lekkage te bereiken.  De unieke eindsteunpuntstructuur kan de enorme spanning die wordt gegenereerd door thermische uitzetting en krimp, eigen gewicht en trillingen van de pijpleiding naar het externe funderingsframe leiden, waardoor het kleplichaam en de interne afdichtingen effectief worden beschermd tegen vervorming of schade. Dit ontwerp zorgt voor een stabiele werking van de klep op de lange termijn in kritische en zware omgevingen zoals elektriciteitscentrales, petrochemische pijpleidingen over lange afstanden en offshore-platforms, waardoor de veiligheid en levensduur van het gehele pijpleidingsysteem aanzienlijk worden verbeterd.

LYV®️ Butt Welding End Trunnion Mounted Ball Valve als een hoogwaardig product dat voldoet aan internationale normen zoals API-6A, API-6D, ASME-B16.34, ISO-17292 en meer.  LYV®️ Tapgemonteerde kogelkraan heeft de API-6FA-brandcertificering verkregen, wat bewijst dat het product kan worden gebruikt voor verschillende brandveilige toepassingen.  LYV®️ kan als fabrikant voor de productie van op een tap gemonteerde kogelkraan NPS 2 "tot NPS 48" op een tap gemonteerde kogelkraan produceren, de maximale druk kan oplopen tot 2500LB.  Bovendien beschikt LYV®️ over de omstandigheden en ervaring om op lage temperatuur tapgemonteerde kogelkranen te produceren.  Neem contact met ons op voor meer informatie.

Specificaties

Functies

■  Zachte of metalen zitting verkrijgbaar

■  Stevige bal

■  RF,RTJ,BW Aansluitvlak

■  Twee- of driedelige behuizing

■  Tweerichtingsdichte afsluiting

■  Geen lekkage

■  Dubbele blokkering en ontluchting (DBB) / Dubbele isolatie en ontluchting (DIB)

■  Brandveilige bescherming.

■ Ontwerp met laag bedrijfskoppel

■  Anti-blowout-steelontwerp

De LYV® BW BW eindtapgemonteerde kogelkraan is een industriële klep die speciaal is ontworpen voor zware werkomstandigheden. "BW" geeft aan dat de twee uiteinden zijn verbonden door stuiklassen en aan de buis kunnen worden gelast om een ​​permanent geheel te vormen. "Eindsteuninstallatie" verwijst naar de verlenging van een onafhankelijke stijve steunstructuur aan het aandrijfuiteinde van de klep. Dit gecombineerde ontwerp heeft tot doel tegelijkertijd een absolute afdichting van de pijpleidingverbinding en spanningsisolatie van het kleplichaam te bereiken.

Het werkingsprincipe is verdeeld in twee stappen: Ten eerste wordt de stomplaspoort van de klep aan de pijpleiding gelast om een ​​permanente verbinding zonder lekkage te vormen. Ten tweede wordt de belangrijkste "eindpunt"-structuur onafhankelijk bevestigd aan de externe fundering. Wanneer de pijpleiding een enorme stuwkracht genereert als gevolg van thermische spanning, eigen gewicht of trillingen, zal dit steunpunt deze externe krachten actief dragen en geleiden, waardoor ze de precieze klepsteel en het afdichtingssysteem in de klep kunnen omzeilen en direct worden doorgegeven aan de externe structuur. Het zorgt er dus voor dat de klep nog steeds stabiel en flexibel kan worden geopend en gesloten wanneer deze wordt blootgesteld aan vervorming van de pijpleiding, en dat de afdichting op lange termijn behouden blijft.
