Concentrische vlinderklep

LYV® concentrische vlinderklep wordt vervaardigd volgens de hoogste normen, ondersteund door onze toewijding aan kwaliteit en uitmuntendheid. We gebruiken geavanceerde productieprocessen en strenge kwaliteitscontroles om ervoor te zorgen dat elke klep voldoet aan de industriële benchmarks of deze zelfs overtreft. Onze kleppen zijn van uitzonderlijke kwaliteit en overtreffen vergelijkbare producten in de industrie op het gebied van duurzaamheid, prestaties en betrouwbaarheid.

Stuur onderzoek

Productintroductie

LYV® is een professionele leverancier van concentrische vlinderkleppen in China. Met 30 jaar professionele productie-ervaring, gebaseerd op geavanceerde CNC-verwerking en strikte kwaliteitscontrole, zorgt het ervoor dat de kleppen voldoen aan de hoge normen van de industrie op het gebied van duurzaamheid, afdichtingsbetrouwbaarheid en leveringsefficiëntie. Onze vlinderkleppen zijn met zorg vervaardigd en wij voldoen aan strenge productienormen. Ons verkoopteam streeft ernaar om persoonlijke service te bieden. We zullen concentrische vlinderklepoplossingen op maat maken om aan uw specifieke vereisten en verwachte toepassingen te voldoen.

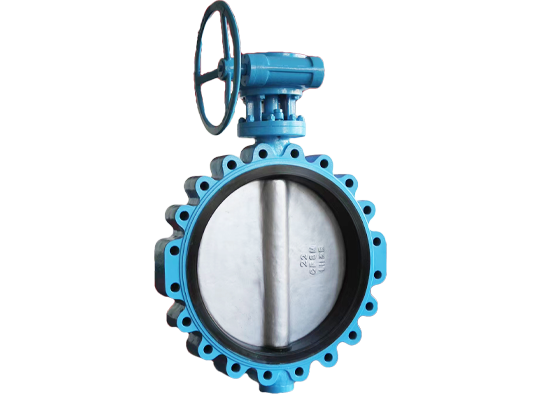

Deze concentrische vlinderklep met flensuiteinde heeft een klassieke centraal symmetrische structuur. Dankzij het concentrische ontwerp van de klepsteel en de vlinderplaat wordt een snelle opening en sluiting en een stabiele afsluiting bereikt. De klepzitting is gemaakt van hoogwaardig elastisch materiaal, dat een strakke extrusie-afdichting vormt wanneer de vlinderplaat gesloten is, waardoor er geen lekkage optreedt onder normale temperatuur- en drukomstandigheden. De structuur is eenvoudig en de stromingsweerstand is extreem laag, waardoor het bijzonder geschikt is voor waterbehandeling, HVAC en algemene industriële pijpleidingsystemen.

Specificaties

Maatbereik:

NPS 2”-48”; DN50-DN1200

Nominale druk:

150LB-600LB; PN6-PN64

Temperatuurbereik:

-69℃~825℃ (afhankelijk van ontwerp en materiaal)

Eindverbindingen:

Flens; Stomplas; Wafeltje; Lug-wafel

Lichaamsmaterialen:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Schijfmaterialen:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Afdichtingsmateriaal:

VITON/NBR/EPDM

Zittingmaterialen:

Integraal; 304/316/STL overlaylas.

Stammaterialen:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Ontwerp- en fabricagenorm:

API-609

Face-to-face standaard:

EN558-1

Eindverbinding standaard:

ASME B16.4

Test- en inspectienorm:

API-598

Functies

■ Compact formaat en lichtgewicht

■ Eenvoudig onderhoud

■ Kosteneffectief

■ Flexibele bediening

Wat is concentrische vlinderklep:

Vlinderklep is een soort kwartslagklep die de waterstroom regelt door een hendel of rotor bovenop de klep te draaien. Het meest gebruikte type is de concentrische vlinderklep, ook wel zero-bias vlinderklep genoemd, waarbij zowel de steel als de schijf zich in het midden van het kleplichaam bevinden. Het maakt gebruik van een roterende schijf om de mediastroom te regelen, wat resulteert in minder weerstand vanwege de dunheid van de schijf.

Hoe werkt het (afdichten):

De concentrische vlinderklep werkt door de openingshoek van de klepschijf aan te passen om de stroming van het medium te regelen. Wanneer de schijf evenwijdig aan het stroompad staat, kan het medium ongehinderd passeren en is de klep volledig open. Wanneer de schijf loodrecht op het stroompad staat, blokkeert deze de stroom volledig en is de klep volledig gesloten. Door de klepsteel te draaien, kunt u de hoek van de schijf variëren en zo de stroomsnelheid regelen. In gesloten positie drukt de rand van de schijf strak tegen de afdichtring op de binnenwand van het kleplichaam. Door de elastische afbuiging van de afdichtring ontstaat een afdichting waardoor lekkage van het medium wordt voorkomen.

Waarom kiezen voor LYV®️-kleppen:

Wij produceren al meer dan 30 jaar concentrische vlinderkleppen van het flenstype. De werkplaats beslaat 13.000 vierkante meter en bezit meer dan 50 geavanceerde CNC-machines. Onze ingenieurs en ons productieteam zorgen ervoor dat uw bestelling met hoge kwaliteit en de snelste tijd wordt afgeleverd. Wij geven ook om de verzending van kleppen. De concentrische vlinderklep wordt verpakt in bubbelzakjes of papier om ervoor te zorgen dat de verf niet wordt beschadigd. We hebben de klep ook gerepareerd met een multiplexstok nadat we de klep in de doos hadden geplaatst. De behuizing van multiplex wordt geverfd met de nodige markeringen om ervoor te zorgen dat de klep tijdens het transport niet wordt beschadigd.

Wat is het verschil tussen concentrische versus excentrische vlinderklep:

Vergelijkingsdimensie	Concentrische vlinderklep (middellijn vlinderklep)	Excentrische vlinderklep (enkel/dubbel/drievoudig excentrisch)
Kernstructuur	De middelpunten van de steel, de schijf en het kleplichaam zijn uitgelijnd.	Het midden van de steel is verschoven ten opzichte van het midden van de schijf en/of het kleplichaam.
Afdichtingsprincipe	Compressie-/schraapafdichting: afhankelijk van het feit dat de schijf de zitting vervormt; constante wrijving tijdens bedrijf.	Off-seat/no-wrijvingsafdichting: de schijf komt snel los van de stoel bij het openen en wordt alleen samengedrukt bij het sluiten; minimale wrijving.
Slijtage en levensduur	Hevige wrijving leidt tot snellere slijtage en een kortere levensduur.	Aanzienlijk verminderde wrijving resulteert in minder slijtage en een aanzienlijk langere levensduur.
Geschikte toepassingen	Lage druk, omgevingstemperatuur, algemene afdichtingsvereisten (bijv. waterbehandeling).	Breder bereik. Dubbel excentrisch: gemiddelde temperatuur en druk. Drievoudig excentrisch: hoge temperatuur, hoge druk, kritische afdichting (bijv. belangrijke pijpleidingen in de olie- en gas- en chemische industrie).
Afdichtingsmaterialen	Voornamelijk zachte afdichtingen (rubber, PTFE), beperkt door temperatuur.	Bredere selectie. Dubbel/drievoudig excentriek kan metalen harde afdichtingen gebruiken, bestand tegen hoge temperaturen.
Bedrijfskoppel	Hoger wegbreekkoppel; De bediening is relatief veeleisender.	Lager bedrijfskoppel; eenvoudigere en lichtere bediening.
