Wat zijn de voordelen van dubbele offset veerkrachtige zittende vlinderventiel in vergelijking met gewone kleppen?

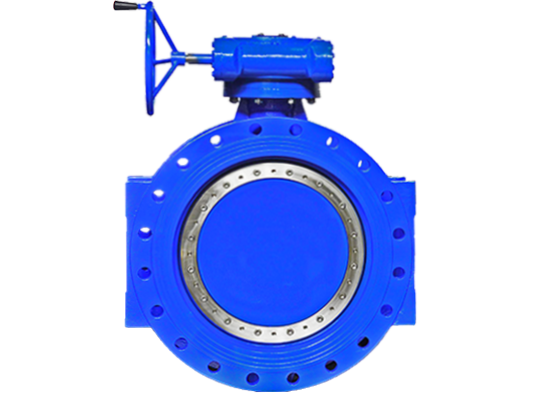

Dubbele offset veerkrachtige zittende vlinderklepis een industriële klep die twee geometrische offsets combineert met elastische afdichtingscomponenten. De kernfunctie is dat de klepstamas een dubbele offset -ontwerp vormt met het pijpleidingcentrum en het afdichtoppervlak. In vergelijking met gewone vlinderkleppen komt het technische voordeel van de synergie van excentrieke structuur en flexibele afdichting.

De eerste excentriciteit zorgt ervoor dat de klepsteel afwijkt van de middellijn van de pijpleiding, waardoor de klepplaat op het moment van opening van het afdichtingsoppervlak wordt losgemaakt; De tweede excentriciteit ontwerpt de afdichtingsring van de klepplaat als een excentriek conisch oppervlak om een ​​geleidelijk openen en afsluitende traject te vormen. Dit bewegingsmechanisme elimineert de afdichtingsoppervlakwrijving die wordt gegenereerd door de initiële rotatie van gewone vlinderkleppen en vermindert het werkkoppel met meer dan 90%. De klepstoel is gemaakt van integraal gevulkaniseerd rubber- of harscomposietmateriaal. Wanneer het wordt gesloten, compenseert het de productietolerantie door elastische vervorming om nullekkageafdichting te bereiken onder lage drukomstandigheden.

Hoe gaat de elastische klepstoel om met temperatuurveranderingen?

De elastische modulus van het composietmateriaal fluctueert minder met de temperatuur en handhaaft een stabiele vervormingscapaciteit binnen het normale temperatuurbereik, waardoor het afdichtingsfalen van gewone metalen klepstoelen als gevolg van thermische expansie en contractie worden vermeden.

De structuur van dedubbele offset veerkrachtige zittende vlinderklepVermindert de mechanische slijtage door geometrische excentriciteit en met de adaptieve afdichting van de elastische klepstoel kan het tegelijkertijd de problemen van het grote openings- en afsluitingskoppel en lagedruklekkage van traditionele vlinderkleppen oplossen.
