Zijn vlinderkleppen werkelijk geschikt voor hogedrukscenario's?

Ik zit al heel lang in deze branche en als ik een dollar had gekregen voor elke keer dat een klant mij deze vraag stelde, zou ik al jaren geleden met pensioen zijn gegaan. Het is een fundamentele vraag, geboren uit een mix van scepticisme en noodzaak. Veel ingenieurs en fabrieksmanagers zijn daar diepgeworteld inVlinderkleppenzijn de lichtgewicht concurrenten van de kleppenwereld, ideaal voor bulkbehandeling bij lage druk, maar zullen ongetwijfeld bezwijken als de druk echt toeneemt. Vandaag wil ik deze overtuiging uit de doeken doen, niet met marketingpraatjes, maar met harde data en een heldere blik op wat moderne techniek kan bereiken.

Laten we de vraag dus herformuleren van “Zijn ze geschikt” naar een meer praktische vraag.

Wat een standaard vlinderklep onderscheidt van een hogedrukkampioen

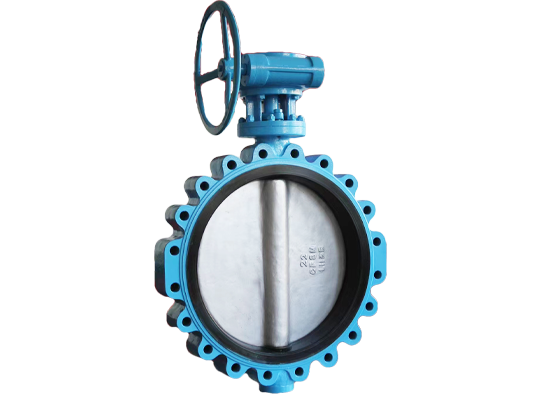

Het simpele antwoord is: niet allemaalVlinderkleppenzijn gelijk geschapen. De standaard-, nokken- of wafelvormige klep die u voor gemeentelijk water zou kunnen gebruiken, staat ver af van de technische oplossing die nodig is voor een hogedrukstoomleiding of een koolwaterstofinjectiesysteem. Het verschil zit in een symfonie van design en materiaalkeuzes. Een klep die onder druk kapot gaat, is niet alleen een ongemak; het is een aanzienlijk veiligheidsrisico en enorme operationele kosten. Ik heb de nasleep gezien, en het is nooit mooi. De echte vraag die we zouden moeten stellen gaat niet over de hele categorie, maar over het specifieke ontwerp dat hogedrukprestaties mogelijk maakt.

De reis naar een robuuste hogedrukVlinderklepbegint met de kernstructuur.

Hoe beïnvloeden het schijfontwerp en de asintegratie de drukintegriteit

Dit is de kern van de zaak. Bij hogedruktoepassingen zijn de krachten die op de klepschijf inwerken enorm. Een zwakke verbinding of een gebrekkig schijfontwerp is een gegarandeerd faalpunt.

• SchijfgeometrieEen hoogwaardige schijf is geen eenvoudige vlakke plaat. Het beschikt over een gestroomlijnd, aerodynamisch profiel dat turbulentie en drukval over de klep minimaliseert. Dit gaat niet alleen over efficiëntie; het gaat om het verminderen van de dynamische krachten en trillingen die de klep na verloop van tijd kunnen vermoeien.

• As-naar-schijf-verbindingDit is de meest kritische mechanische interface. Een standaard ingetoetste verbinding kan speling veroorzaken en mislukken. De echte hogedrukkampioenen gebruiken een ontwerp dat deze zwakte helemaal elimineert. Onze bijvoorbeeldLyv®HP-seriekleppen zijn voorzien van eenmonoblok-type verbinding, waarbij de as en schijf in kritieke gebieden als één enkele, integrale eenheid worden gesmeed en bewerkt, of waarbij gebruik wordt gemaakt van geavanceerde spieverbindingen die het koppel en de stuwkrachten gelijkmatig verdelen, zodat er geen ruimte is voor defecten.

Maar een sterk skelet is nutteloos zonder het juiste pantser. Dit brengt ons bij het volgende cruciale punt.

Waarom zijn de materialen en het afdichtingssysteem de ziel van een hogedrukvlinderklep?

De druk is meedogenloos. Het zal elke zwakte vinden en exploiteren, vooral in de zeehond. Het afdichtingssysteem transformeert een eenvoudige schijf en behuizing in een strak, betrouwbaar afsluitapparaat onder duizenden PSI.

Laten we eens kijken naar de specifieke parameters die een hoge druk definiërenVlinderklep. De volgende tabel geeft een overzicht van de belangrijkste specificaties voor onzeLyv® HP-seriekleppen, die speciaal zijn ontworpen voor deze veeleisende taken.

Wat zijn de kritische prestatieparameters voor een hogedrukvlinderklep?

De specificaties zien is één ding, maar weten wat ze voor uw bedrijf betekenen is iets anders. Laten we dit vertalen naar een directe vergelijking om u te helpen de technische sprong te begrijpen.

Hoe verhoudt een hoogwaardige vlinderklep zich tot een traditionele schuifafsluiter?

Decennia lang was de schuifafsluiter de standaardkeuze voor hogedrukisolatie. Maar ze zijn omvangrijk, zwaar, traag in gebruik en vatbaar voor corrosie van de zitting. Een moderne high-performanceVlinderklepbiedt een aantrekkelijk alternatief. De volgende vraag die ik altijd krijg is: "Wat levert het mij op als ik overstap?"

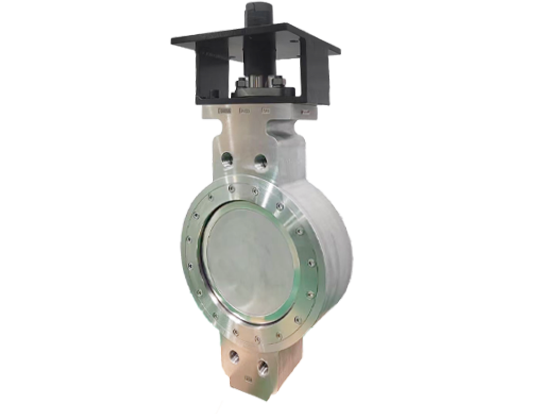

Wat zijn de tastbare voordelen als u upgradet naar een klep uit de LYV® HP-serie

De voordelen gaan veel verder dan alleen een regel op een specificatieblad. Ze vertalen zich in reële operationele besparingen en veiligheid.

• Radicale gewichts- en ruimtereductie A Lyv®De klep kan tot 70% lichter en 90% korter zijn dan een schuifafsluiter van vergelijkbare klasse. Dit vereenvoudigt ondersteunende structuren, verkort de installatietijd en maakt kostbare ruimte vrij in compacte installaties.

• Snellere en veiligere bedieningEen kwartslag versus tientallen slagen voor een schuifafsluiter. In een noodstopsituatie is snelheid veiligheid. Onze bediende kleppen kunnen een lijn binnen enkele seconden in plaats van minuten isoleren.

• Dramatisch lager levensduuronderhoudSchuifafsluiters hebben complexe interne geometrieën die vloeistof vasthouden en gevoelig zijn voor vastlopen en beschadiging van de zitting. Het eenvoudige ontwerp van eenVlinderklepheeft minder holtes en biedt, met de juiste materialen, een veel betere weerstand tegen kalkaanslag en corrosie.

Uiteraard vertellen specificaties en voordelen slechts een deel van het verhaal. Ik wil graag ingaan op de meest voorkomende vragen die ik hoor van ingenieurs die een high-performance overwegenVlinderklepvoor de eerste keer.

Veelgestelde vragen over vlinderkleppen Uw belangrijkste vragen beantwoord

Wat is het belangrijkste voordeel van een vlinderklep met metalen zitting ten opzichte van een vlinderklep met zachte zitting
Een klep met metalen zitting, zoals de onzeLYV® HP-serie met Inconel-stoelen, is ontworpen voor de meest extreme omstandigheden. Het kan temperaturen aan die ver buiten de grenzen van welk polymeer dan ook liggen en is zeer goed bestand tegen schurende slurries en erosie. Terwijl een klep met zachte zitting, zoals onze RPTFE-versie, een "bellendichte" afsluiting biedt, biedt een klep met metalen zitting ultieme duurzaamheid en brandveilige prestaties in kritische toepassingen zoals koolwaterstofpijpleidingen of stoomleidingen met hoge temperaturen.

Kan een vlinderklep worden gebruikt voor zowel isolatie- als smoorcontrole in hogedruksystemen?
Ja, absoluut, maar met kritische kanttekeningen. Het V-vormige profiel van een hoogwaardige schijf zorgt voor uitstekende stromingseigenschappen voor controle. Bij het smoren moet u echter rekening houden met het cavitatie- en flitspotentieel. De hoge snelheidsstroom over een gedeeltelijk open schijf kan een snelle drukval veroorzaken, waardoor de klep en de stroomafwaartse leidingen mogelijk beschadigd raken. Voor dergelijke taken raden wij onzeLyv®op controle gerichte trimontwerpen die speciaal zijn ontworpen om energie te beheren en deze destructieve effecten te minimaliseren.

Hoe zorg ik voor een langdurige betrouwbaarheid van mijn vlinderkleppen onder constante hoge druk
Preventief onderhoud is van cruciaal belang, hoewel onze ontwerpen veel minder vereisen dan oudere kleppen. De primaire focus moet liggen op de spindelafdichtingen en de montage van de actuator. Controleer regelmatig op externe lekkage rond de stuurpen. Zorg ervoor dat de actuatorbouten volgens de specificaties zijn aangedraaid om de structurele integriteit van de constructie te behouden. Intern is het monolithische as-schijfontwerp van deLyv® HP-serieelimineert vrijwel het meest voorkomende interne storingspunt, waardoor u vanaf het begin een aanzienlijk betrouwbaarheidsvoordeel krijgt.

Het bewijs is duidelijk. De vraag is niet langerals a Vlinderklepkan hoge druk aan, maarwelkeje moet vertrouwen. Het onderscheid ligt in doelbewuste, compromisloze engineering gericht op materiaalkunde, mechanische integriteit en een afdichtingssysteem dat de test doorstaat.

Laat verouderde aannames uw apparatuurkeuze niet bepalen en uw operationele veiligheid en efficiëntie in gevaar brengen. Het technische gesprek is verder gegaan.

Neem contact met ons opVandaagmet uw specifieke druk-, temperatuur- en mediavereisten. Ons technische team staat klaar om u een gedetailleerd gegevensblad en advies te verstrekken om te bewijzen hoe deLyv® HP-seriekan de robuuste, krachtige oplossing zijn waarnaar u op zoek was. Laten we u laten zien welk verschil twee decennia gerichte innovatie kunnen maken.
