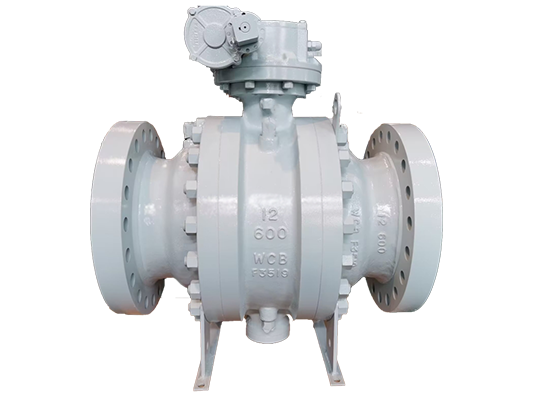

LYV®️ Tapgemonteerde kogelkraan als hoogwaardig product dat voldoet aan internationale normen zoals API-6A, API-6D, ASME-B16.34, ISO-17292 en meer. LYV®️ Tapgemonteerde kogelkraan heeft de API-6FA-brandcertificering verkregen, wat bewijst dat het product kan worden gebruikt voor verschillende brandveilige toepassingen. LYV®️ kan als fabrikant voor de productie van op een tap gemonteerde kogelkraan NPS 2 "tot NPS 48" op een tap gemonteerde kogelkraan produceren, de maximale druk kan oplopen tot 2500LB. Bovendien beschikt LYV®️ over de omstandigheden en ervaring om op lage temperatuur tapgemonteerde kogelkranen te produceren. Neem contact op met onze verkoop voor meer informatie.
Specificaties
Maatbereik:
NPS 2”-48”; DN50-DN1000
|
Nominale druk:
150LB-2500LB; PN10-PN420
|
Temperatuurbereik:
-196℃~825℃ (afhankelijk van ontwerp en materiaal)
|
Eindverbindingen:
Flens; Stomplas.
|
Lichaamsmaterialen:
ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;
ASTM A105; ASTM A182 F304/F316/F304L/F316L
|
Balmaterialen:
ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55
|
Zittingmaterialen:
PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL
|
Stammaterialen:
ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55
|
Ontwerp- en fabricagenorm:
API6D
|
Face-to-face standaard:
ASME B16.10/EN558-1
|
Eindverbinding standaard:
ASME B16.5/ASME B16.25
|
Test- en inspectienorm:
API-598
|
Functies
■ Zachte of metalen zitting verkrijgbaar
■ Stevige bal
■ RF,RTJ,BW Aansluitvlak
■ Twee- of driedelige behuizing
■ Tweerichtingsdichte afsluiting
■ Geen lekkage
■ Dubbele blokkering en ontluchting (DBB) / Dubbele isolatie en ontluchting (DIB)
■ Brandveilige bescherming.
■ Ontwerp met laag bedrijfskoppel
■ Anti-blowout-steelontwerp
Wat is een Trunnion-kogelkraan?
De tapkogelklep is een soort kwartslagklep die gebruik maakt van een holle, geperforeerde en vaste/ondersteunde kogel om de stroom er doorheen te regelen. De kogel wordt vastgehouden door gemonteerde lagers en mag alleen draaien.
Hoe werkt het (afdichten)?
De lijndruk drijft de stroomopwaartse zitting tegen de stilstaande kogel, zodat de lijndruk de stroomopwaartse zitting op de kogel drukt, waardoor deze afdicht. De mechanische verankering van de bal absorbeert de stuwkracht van de lijndruk, waardoor overmatige wrijving tussen de bal en de zittingen wordt voorkomen, zodat zelfs bij volledige nominale werkdruk het bedrijfskoppel laag blijft.
Waarom kiezen voor LYV®️-kleppen?
Wij produceren al meer dan 30 jaar tapkogelkranen. De werkplaats beslaat 13.000 vierkante meter en bezit meer dan 50 geavanceerde CNC-machines. Onze ingenieurs en ons productieteam zorgen ervoor dat uw bestelling met hoge kwaliteit en de snelste tijd wordt afgeleverd. Wij geven ook om de verzending van kleppen. De kleppen worden omwikkeld met bubbelzakjes of papier om ervoor te zorgen dat de verf niet wordt beschadigd. We hebben de klep ook gerepareerd met een multiplexstok nadat we de klep in de doos hadden geplaatst. De behuizing van multiplex wordt geverfd met de nodige markeringen om ervoor te zorgen dat de klep tijdens het transport niet wordt beschadigd.
Op tap gemonteerde kogelkraan
Belangrijkste externe en aansluitende afmetingen
Datum
|
Herziening
|
Gevuld door
|
Gecontroleerd door
|
Publiceren door
|
01 april 2024 |
Eerste probleem |
Frank |
Lee |
Frank |
NPS
|
DN
|
RF
|
RTJ
|
WIJ
|
BB
|
PB
|
A
|
B
|
C
|
D
|
Gewicht (kg)
|
FF
|
150LB
|
2
|
50
|
178
|
190
|
216
|
51
|
51
|
152
|
105
|
100
|
153
|
19
|
3
|
80
|
203
|
216
|
283
|
51
|
77
|
191
|
105
|
100
|
153
|
34
|
4
|
100
|
229
|
241
|
305
|
102
|
102
|
229
|
200
|
160
|
230
|
35
|
6
|
150
|
394
|
406
|
457
|
152
|
152
|
279
|
250
|
185
|
305
|
145
|
8
|
200
|
457
|
470
|
521
|
203
|
203
|
343
|
278
|
222
|
390
|
245
|
10
|
250
|
533
|
546
|
559
|
254
|
254
|
406
|
323
|
280
|
467
|
400
|
12
|
300
|
610
|
622
|
635
|
305
|
305
|
483
|
340
|
303
|
540
|
700
|
14
|
350
|
686
|
698
|
762
|
337
|
337
|
535
|
375
|
330
|
607
|
950
|
16
|
400
|
762
|
775
|
838
|
387
|
387
|
595
|
410
|
355
|
675
|
1210
|
18
|
450
|
864
|
876
|
914
|
438
|
438
|
635
|
440
|
390
|
753
|
1700
|
20
|
500
|
914
|
927
|
991
|
489
|
489
|
700
|
495
|
430
|
845
|
2000
|
22
|
550
|
991
|
-
|
1092
|
540
|
540
|
750
|
525
|
475
|
930
|
2500
|
24
|
600
|
1067
|
1079
|
1143
|
591
|
591
|
815
|
585
|
520
|
1010
|
3200
|
26
|
650
|
1143
|
-
|
1245
|
635
|
635
|
870
|
630
|
560
|
1070
|
4200
|
28
|
700
|
1244
|
-
|
1347
|
686
|
686
|
925
|
645
|
650
|
1140
|
5300
|
30
|
750
|
1295
|
-
|
1397
|
736
|
736
|
985
|
690
|
700
|
1220
|
6500
|
32
|
800
|
1371
|
-
|
1524
|
781
|
781
|
1060
|
740
|
745
|
1310
|
7700
|
34
|
850
|
1473
|
-
|
1626
|
832
|
832
|
1110
|
760
|
775
|
1380
|
8800
|
36
|
900
|
1524
|
-
|
1728
|
876
|
876
|
1170
|
810
|
805
|
1440
|
9900
|
40
|
1000
|
1753
|
-
|
1956
|
978
|
978
|
1290
|
895
|
900
|
1610
|
12700
|
42
|
1050
|
1855
|
-
|
2083
|
1022
|
1022
|
1345
|
950
|
935
|
1683
|
15000
|
48
|
1200
|
2134
|
-
|
2388
|
1168
|
1168
|
1510
|
1095
|
1070
|
1930
|
18000
|
56
|
1400
|
2489
|
-
|
2489
|
1384
|
1384
|
1735
|
1300
|
1250
|
2273
|
34120
|
300LB
|
2
|
50
|
216
|
232
|
216
|
51
|
51
|
165
|
105
|
100
|
153
|
24
|
3
|
80
|
283
|
298
|
283
|
77
|
77
|
210
|
155
|
125
|
187
|
43
|
4
|
100
|
305
|
321
|
305
|
102
|
102
|
254
|
200
|
160
|
230
|
89
|
6
|
150
|
403
|
419
|
457
|
152
|
152
|
318
|
250
|
203
|
305
|
170
|
8
|
200
|
502
|
517
|
521
|
203
|
203
|
381
|
278
|
232
|
390
|
270
|
10
|
250
|
568
|
584
|
559
|
254
|
254
|
445
|
333
|
29.8
|
477
|
460
|
12
|
300
|
648
|
664
|
635
|
305
|
305
|
520
|
360
|
333
|
540
|
750
|
14
|
350
|
762
|
778
|
762
|
337
|
337
|
585
|
395
|
350
|
630
|
1000
|
16
|
400
|
838
|
854
|
838
|
387
|
387
|
650
|
433
|
398
|
698
|
1430
|
18
|
450
|
914
|
930
|
914
|
438
|
438
|
710
|
460
|
410
|
770
|
1790
|
20
|
500
|
991
|
1010
|
991
|
489
|
489
|
775
|
505
|
470
|
855
|
2400
|
22
|
550
|
1092
|
1114
|
1092
|
540
|
540
|
840
|
530
|
485
|
940
|
2980
|
24
|
600
|
1143
|
1165
|
1143
|
591
|
591
|
915
|
590
|
550
|
1025
|
3550
|
26
|
650
|
1245
|
1270
|
1245
|
635
|
635
|
970
|
635
|
585
|
1085
|
4300
|
28
|
700
|
1346
|
1372
|
1346
|
686
|
686
|
1035
|
645
|
670
|
1150
|
5600
|
30
|
750
|
1397
|
1422
|
1397
|
736
|
736
|
1090
|
700
|
730
|
1240
|
6800
|
32
|
800
|
1524
|
1553
|
1524
|
781
|
781
|
1150
|
750
|
770
|
1320
|
8100
|
34
|
850
|
1626
|
1654
|
1626
|
832
|
832
|
1205
|
765
|
800
|
1393
|
9300
|
36
|
900
|
1727
|
1756
|
1727
|
876
|
876
|
1270
|
810
|
825
|
1450
|
10500
|
40
|
1000
|
1956
|
-
|
1956
|
978
|
978
|
1240
|
905
|
920
|
1620
|
13500
|
42
|
1050
|
2083
|
-
|
2083
|
1022
|
1022
|
1290
|
960
|
955
|
1690
|
16000
|
48
|
1200
|
2170
|
-
|
21740
|
1168
|
1168
|
1465
|
1100
|
1105
|
1943
|
20000
|
56
|
1400
|
2743
|
-
|
2743
|
1384
|
1384
|
1710
|
1300
|
1275
|
2280
|
38170
|
600LB
|
2
|
50
|
292
|
295
|
292
|
51
|
51
|
165
|
105
|
100
|
160
|
35
|
3
|
80
|
356
|
359
|
356
|
77
|
77
|
210
|
165
|
130
|
190
|
80
|
4
|
100
|
432
|
435
|
432
|
102
|
102
|
273
|
210
|
162
|
234
|
140
|
6
|
150
|
559
|
562
|
559
|
152
|
152
|
356
|
253
|
203
|
305
|
277
|
8
|
200
|
660
|
664
|
660
|
203
|
203
|
419
|
290
|
257
|
405
|
480
|
10
|
250
|
787
|
791
|
787
|
254
|
254
|
510
|
330
|
310
|
490
|
800
|
12
|
300
|
838
|
841
|
838
|
305
|
305
|
560
|
380
|
350
|
580
|
1120
|
14
|
350
|
889
|
892
|
889
|
337
|
337
|
605
|
395
|
360
|
630
|
1350
|
16
|
400
|
991
|
994
|
991
|
387
|
387
|
685
|
433
|
413
|
702
|
1860
|
18
|
450
|
1092
|
1095
|
1092
|
438
|
438
|
745
|
470
|
430
|
775
|
2400
|
20
|
500
|
1194
|
1200
|
1194
|
489
|
489
|
815
|
505
|
490
|
863
|
3100
|
22
|
550
|
1296
|
1305
|
1296
|
540
|
540
|
870
|
548
|
510
|
950
|
4000
|
24
|
600
|
1397
|
1406
|
1397
|
591
|
591
|
940
|
595
|
570
|
1030
|
5000
|
26
|
650
|
1148
|
1460
|
1448
|
635
|
635
|
1015
|
635
|
620
|
1093
|
6000
|
28
|
700
|
1549
|
1562
|
1549
|
686
|
686
|
1075
|
665
|
690
|
1170
|
7500
|
30
|
750
|
1651
|
1664
|
1651
|
736
|
736
|
1130
|
710
|
750
|
1255
|
9300
|
32
|
800
|
1778
|
1794
|
1778
|
781
|
781
|
1195
|
755
|
780
|
1327
|
11000
|
34
|
850
|
1930
|
1946
|
1930
|
832
|
832
|
1245
|
780
|
815
|
1405
|
1330
|
36
|
900
|
2083
|
2098
|
2083
|
876
|
876
|
1315
|
815
|
840
|
1465
|
15600
|
40
|
1000
|
2337
|
2337
|
2337
|
978
|
978
|
1320
|
915
|
940
|
1640
|
20800
|
42
|
1050
|
2437
|
2437
|
2437
|
1022
|
1022
|
1405
|
970
|
980
|
1720
|
23000
|
48
|
1200
|
2540
|
2540
|
2540
|
1168
|
1168
|
1595
|
1105
|
1120
|
1970
|
27000
|
56
|
1400
|
2949
|
2949
|
2949
|
1384
|
1384
|
1855
|
1300
|
1290
|
2305
|
47490
|
900LB
|
2
|
50
|
368
|
371
|
368
|
51
|
51
|
216
|
105
|
105
|
160
|
75
|
3
|
80
|
381
|
384
|
381
|
77
|
77
|
241
|
165
|
130
|
190
|
100
|
4
|
100
|
457
|
460
|
457
|
102
|
102
|
292
|
210
|
167
|
237
|
160
|
6
|
150
|
610
|
613
|
610
|
152
|
152
|
381
|
260
|
210
|
320
|
350
|
8
|
200
|
737
|
740
|
737
|
203
|
203
|
470
|
295
|
266
|
420
|
645
|
10
|
250
|
838
|
841
|
838
|
254
|
254
|
545
|
345
|
330
|
515
|
1000
|
12
|
300
|
965
|
968
|
965
|
305
|
305
|
610
|
390
|
380
|
605
|
1500
|
14
|
350
|
1029
|
1038
|
1029
|
324
|
324
|
640
|
400
|
370
|
640
|
1900
|
16
|
400
|
1130
|
1140
|
1130
|
375
|
375
|
705
|
440
|
435
|
715
|
2600
|
18
|
450
|
1219
|
1232
|
1219
|
425
|
425
|
785
|
482
|
500
|
800
|
3100
|
20
|
500
|
1321
|
1333
|
1321
|
475
|
473
|
855
|
530
|
500
|
900
|
4300
|
22
|
550
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
600
|
1549
|
1568
|
1549
|
571
|
571
|
1040
|
615
|
630
|
1060
|
7100
|
26
|
650
|
1651
|
1674
|
1651
|
619
|
619
|
1085
|
650
|
650
|
1120
|
9600
|
28
|
700
|
1753
|
1775
|
1753
|
667
|
667
|
1170
|
670
|
710
|
1230
|
12000
|
30
|
750
|
1880
|
1902
|
1880
|
714
|
714
|
1230
|
7252
|
780
|
1300
|
15000
|
32
|
800
|
2032
|
2054
|
2032
|
762
|
762
|
1315
|
785
|
810
|
1360
|
18000
|
34
|
850
|
2159
|
2188
|
2159
|
810
|
810
|
1395
|
805
|
850
|
1470
|
21000
|
36
|
900
|
2286
|
2315
|
2286
|
857
|
857
|
1460
|
845
|
900
|
1530
|
24000
|
1500LB
|
2
|
50
|
368
|
371
|
368
|
51
|
51
|
216
|
105
|
105
|
160
|
80
|
3
|
80
|
470
|
473
|
470
|
77
|
77
|
267
|
165
|
130
|
190
|
150
|
4
|
100
|
546
|
549
|
546
|
102
|
102
|
311
|
215
|
167
|
245
|
250
|
6
|
150
|
705
|
711
|
705
|
146
|
146
|
394
|
260
|
230
|
345
|
520
|
8
|
200
|
832
|
841
|
832
|
194
|
194
|
483
|
300
|
285
|
450
|
845
|
10
|
250
|
991
|
1000
|
991
|
241
|
241
|
585
|
365
|
350
|
555
|
1600
|
12
|
300
|
1130
|
1146
|
1130
|
289
|
289
|
675
|
420
|
423
|
710
|
2000
|
14
|
350
|
1257
|
1276
|
1257
|
317
|
317
|
750
|
440
|
430
|
770
|
2800
|
16
|
400
|
1384
|
1406
|
1384
|
362
|
362
|
825
|
480
|
500
|
850
|
3800
|
18
|
450
|
1537
|
1559
|
1537
|
407
|
407
|
916
|
550
|
600
|
980
|
5000
|
20
|
500
|
1664
|
1686
|
1664
|
457
|
457
|
985
|
620
|
650
|
1020
|
6500
|
22
|
550
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
600
|
2043
|
2071
|
2043
|
534
|
534
|
1170
|
700
|
720
|
1290
|
10000
|
