product Introductie

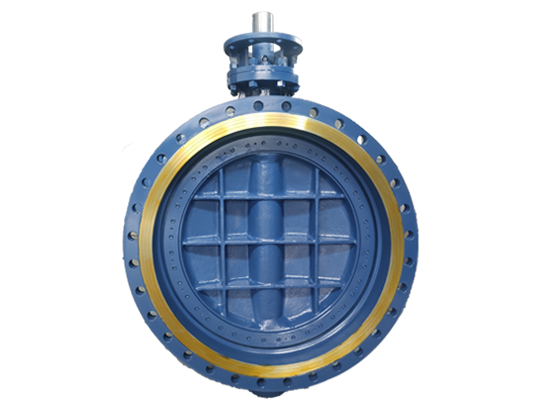

LYV®️ Drievoudige offset vlinderkleppen worden volgens hoge standaard vervaardigd. We controleren de kwaliteit van het gietstuk om kleppen veel beter te maken dan vergelijkbare producten in de industrie. LYV®️ Drievoudige offset vlinderklep maakt gebruik van hoogwaardige meerlaagse afdichtingsringen van metaal en grafiet, waardoor de klep kan worden gebruikt onder hoge druk en hoge temperaturen. Ook bieden wij verschillende afdichtingsmogelijkheden voor verschillende werkomstandigheden, zoals PTFE of metaal-op-metaal. LYV®️ Drievoudige offset vlinderklep heeft een uniek ontwerp (optioneel) waardoor de klep aan beide zijden onder constante druk kan staan en geen lekkage heeft, ook wel de bidirectionele vlinderklep genoemd. Voor meer informatie kunt u contact opnemen met onze verkoop.

Specificaties

Maatbereik:

NPS 2”-88”; DN50-DN2200

Nominale druk:

150LB-600LB; PN6-PN64

Temperatuurbereik:

-69℃~825℃ (afhankelijk van ontwerp en materiaal)

Eindverbindingen:

Flens; Stomplas; Wafeltje; Lug-wafel

Lichaamsmaterialen:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Schijfmaterialen:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Afdichtingsmateriaal:

420/304/316+grafiet; PTFE; 304+STL; 316+STL

Zittingmaterialen:

Integraal; 304/316/STL overlaylas.

Stammaterialen:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Ontwerp en fabricage Standaard:

API-609

Face-to-face standaard:

EN558-1

Eindverbinding standaard:

ASME B16.4

Test & Inspectie Standaard:

API-598

Functies

■ Geen lekkage

■ Meerlaagse afdichting

■ Drievoudig excentrisch schijfontwerp

■ Bidirectioneel (optioneel)

■ Anti-blowout-steelontwerp

■ Metaal-op-metaal beschikbaar

■ Grote diameter

Wat is een drievoudige offset vlinderklep:

De drievoudige offset vlinderklep dankt zijn naam aan de drie excentriciteiten in het afdichtingsontwerp. In tegenstelling tot traditionele vlinderkleppen, die slechts een eenvoudige draaischijf hebben om af te sluiten. De drievoudige offset vlinderklep omvatte drie excentriciteiten om de klep lineair te sluiten tot hij goed afgesloten was. Het verschil tussen de hartlijnvlinderklep en de drievoudige offsetvlinderklep ligt in de manier waarop afdichting wordt bereikt. De hartlijnvlinderklep bereikt afdichting door de compressie van de afdichtingsoppervlakken, terwijl de drievoudige offset vlinderklep afdichting bereikt door contact tussen oppervlakken. Dit noemen wij het verschil tussen lijnafdichting en vlakafdichting. Daarom zal de levensduur van de drievoudige offset vlinderklep beter zijn dan die van de traditionele concentrische vlinderklep.

Wat zijn de drie excentriciteiten op een drievoudige offset vlinderklep:

De eerste excentriciteit is dat de klepas verschoven is geplaatst ten opzichte van de middellijn van het kleplichaam. De tweede excentriciteit is dat de klepas iets buiten de loodrechte as ten opzichte van het vlak van de klepzitting is geplaatst. De derde excentriciteit is het afdichtingsoppervlak van de schijf is ontworpen in een conische vorm waardoor de schijf volledig los kan komen van de klepzitting, zonder enige wrijving.

Waarom kiezen voor LYV®️-kleppen:

Wij produceren al meer dan 30 jaar drievoudig gecompenseerde vlinderkleppen. De werkplaats beslaat 13.000 vierkante meter en bezit meer dan 50 geavanceerde CNC-machines. Onze ingenieurs en ons productieteam zorgen ervoor dat uw bestelling met hoge kwaliteit en de snelste tijd wordt afgeleverd. Wij geven ook om de verzending van kleppen. De kleppen worden omwikkeld met bubbelzakjes of papier om ervoor te zorgen dat de verf niet wordt beschadigd. We hebben de klep ook gerepareerd met een multiplexstok nadat we de klep in de doos hadden geplaatst. De behuizing van multiplex wordt geverfd met de nodige markeringen om ervoor te zorgen dat de klep tijdens het transport niet wordt beschadigd.
