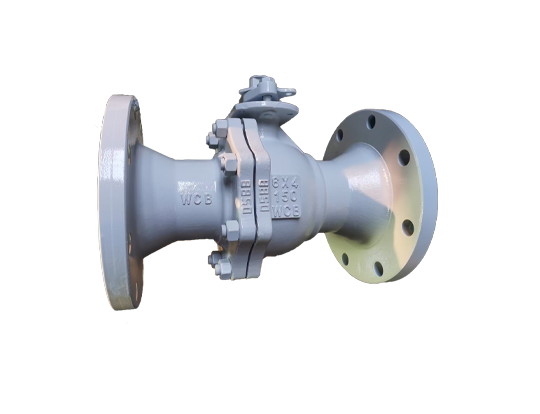

Kogelkraan met gereduceerde boring

LYV® is een toonaangevende leverancier van kogelkranen met gereduceerde boring in China. Deze klep is een kogelkraan met gereduceerde doorlaat en hoge prestaties, speciaal ontworpen voor nauwkeurige regeling van kleine debieten. Deze kogelkraan met gereduceerde poort zorgt voor een nauwkeurigere regeling en afsluiting van vloeistoffen door een unieke structuur waarbij de diameter van de bal kleiner is dan die van de buis. Het combineert het voordeel van het snel openen en sluiten van kogelkranen met het regelvermogen van naaldkleppen, en is een onmisbaar sleutelcomponent in instrumenten en meters, experimentele apparaten en fijnchemische processen.

Stuur onderzoek

Productintroductie

Het kernontwerp van LYV® kogelkraan met gereduceerde boring is eigenlijk de vernauwde kogel. In tegenstelling tot kogelkranen met volledige doorlaat zijn de stroomkanalen van de Industrial Reduced Bore Ball Valve nauwkeurig berekend en verwerkt, waardoor de diameter aanzienlijk is verkleind. Dankzij dit ontwerp kan de klep preciezere veranderingen in de stroomgradiënt leveren bij dezelfde openingsgraad, waardoor hij zeer geschikt is als kogelkraan met gereduceerde doorlaat voor kleine debietregeling. Onze producten zijn gemaakt van hoogwaardige materialen en beschikken over nauwkeurige productieprocessen, waardoor een uitstekende afdichting en duurzaamheid wordt gegarandeerd, zelfs in kleine maten, en kunnen voldoen aan de controle-eisen van verschillende agressieve of zeer zuivere mediumsystemen.

Specificaties

Maatbereik:

NPS 1/2”-36”; DN15-DN900

Nominale druk:

150LB-2500LB; PN20-PN420

Temperatuurbereik:

-46℃~593℃ (afhankelijk van ontwerp en materiaal) Eindverbindingen: Flens; Stomplas; Geschroefd

Lichaamsmaterialen:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352LCB;

Balmaterialen:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Zittingmaterialen:

PTFE

Stammaterialen:

ASTM A276 316/304

Ontwerp en fabricage

Standaard: API 6D/API 608

Face-to-face standaard:

ASME B16.10/EN558-1

Eindverbinding standaard:

ASME B16.5/ASME B16.25

Test- en inspectienorm:

API-598

Functies

■ Hoog ruimtegebruik.

■ Compact ontwerp.

■ Zeer zuinig.

■ Vuurbestendig en antistatisch ontwerp.

■ Goede afdichtingsprestaties.

Wat zijn de typische toepassingsscenario's van kogelkranen met gereduceerde boring?

●Analyse- en experimenteel systeem: Op grote schaal toegepast in de injectie-, zuiverings- en drukcontrolepijpleidingen van precisie-instrumenten en apparatuur zoals chromatografen, massaspectrometers en experimentele reactievaten.

●Halfgeleiders en hoogzuivere processen: geschikt voor speciale gassen (GAS), chemische afgiftesystemen (CDS) en hoogzuivere watersystemen, voor betrouwbaar schakelen en microregulatie van zuivere media.

●Kleinschalige industriële faciliteiten: Als belangrijke regel- en afsluitklep in op een skid gemonteerde apparatuur, bemonsteringssystemen, instrumentluchtkanalen en kleinschalige chemische fabrieken.

●Hydraulische en pneumatische hulpcircuits: worden gebruikt om de systeemdruk te regelen, stuursignalen voor actuatoren te geven of fijne handelingen uit te voeren, zoals afzuigen en aftappen.

Voordelen van LYV® kogelkraan met gereduceerde doorlaat

Precisiestroomregeling

Het vernauwde ontwerp biedt uitstekende stroomregeleigenschappen, waardoor een fijne regeling mogelijk is, van laag debiet tot afsluiting.

Compact structuurontwerp

Als kogelkraan met gereduceerde poort is de structuur extreem compact, wat een ideale oplossing biedt voor apparatuurindelingen met beperkte ruimte.

Hoge afdichtingsgraad

Met een zwevende kogel of een verbeterd klepzittingontwerp kan het zelfs bij zeer kleine diameters een waterpasafdichting garanderen, waardoor interne of externe lekkage van het medium wordt voorkomen.

Er is een breed scala aan materialen beschikbaar

Het kleplichaam, de kogel en de afdichtingsmaterialen kunnen worden geselecteerd op basis van de kenmerken van het medium en zijn compatibel met corrosieve, zeer zuivere of actieve media.

Diverse aansluitmethoden

We bieden een verscheidenheid aan eindverbindingsvormen, zoals flens en lassen, die handig zijn voor integratie in verschillende pijpleidingsystemen.
